Mögliche Varianten

Die nachstehende Tabelle zeigt, wie viele Asyfill in Verbindung mit jeder Asycube-Grösse verwendet werden können, sei es auf der kurzen Seite oder auf der langen Seite:

Tab. 4 Kompatibilitätstabelle für Asycube 240

Asycube 240

Asyfill S

Asyfill M

Asyfill L

1L

2L

3L

7L

14L

Kurze Seite

1

1

1

0

0

Lange Seite

2

1

1

1

0
Tab. 5 Kompatibilitätstabelle für Asycube 380

Asycube 380

Asyfill S

Asyfill M

Asyfill L

1L

2L

3L

7L

14L

Kurze Seite

2

2

1

1

0

Lange Seite

2

2

2

1

1
Tab. 6 Kompatibilitätstabelle für Asycube 530

Asycube 530

Asyfill S

Asyfill M

Asyfill L

1L

2L

3L

7L

14L

Kurze Seite

2

2

2

2

1

Lange Seite

3

3

2

2

1
../../../_images/asycube_short_long.png

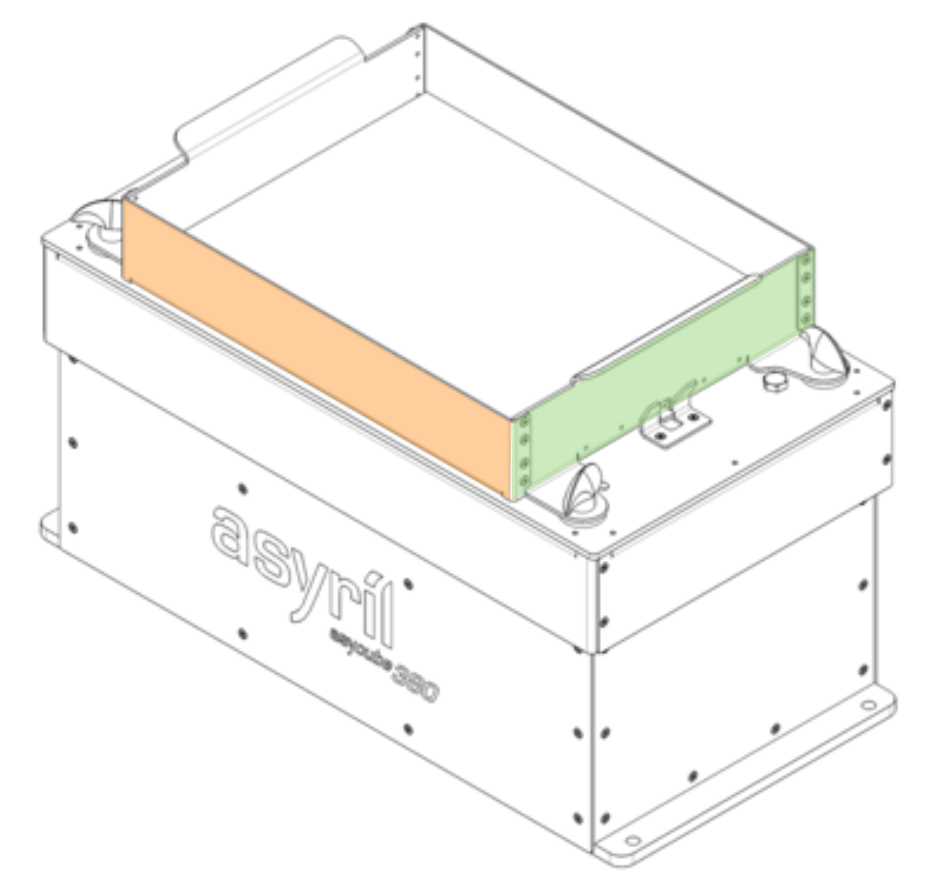

Abb. 12 Lange Seite und Kurze Seite des Asycubes

Hinweis

Die Angaben in den obigen Tabellen beziehen sich auf eine Einrichtung der Asyfill auf nur einer Seite des Asycubes. Je nach Integration können Sie jedoch Asyfill auf beiden Seiten des Asycubes einrichten.

Hinweis

Bei der Kombination eines Asyfills mit einem Asycube 380 oder einem Asycube 530 ermöglichen es die optionalen modularen Befestigungsbausätze, den Asyfill in der idealen Höhe einzurichten.

Hinweis

When two Asyfill can be mounted on the same long side of the Asycube, a multi-feeding application with up to 4 parts can also be considered by mounting 4 Asyfill symmetrically. If your application requires a configuration with more than two Asyfill, please contact our support team from our website.

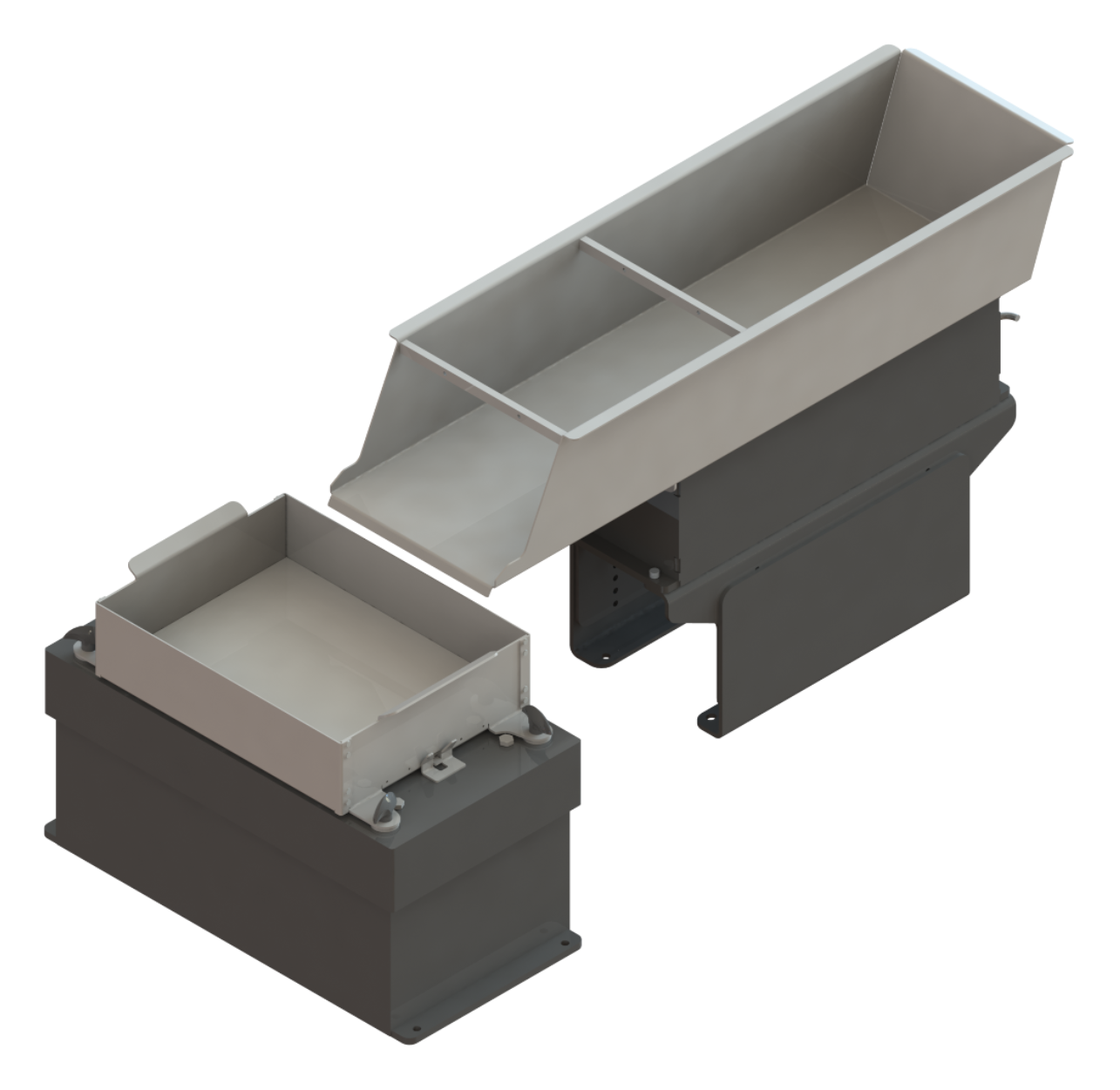

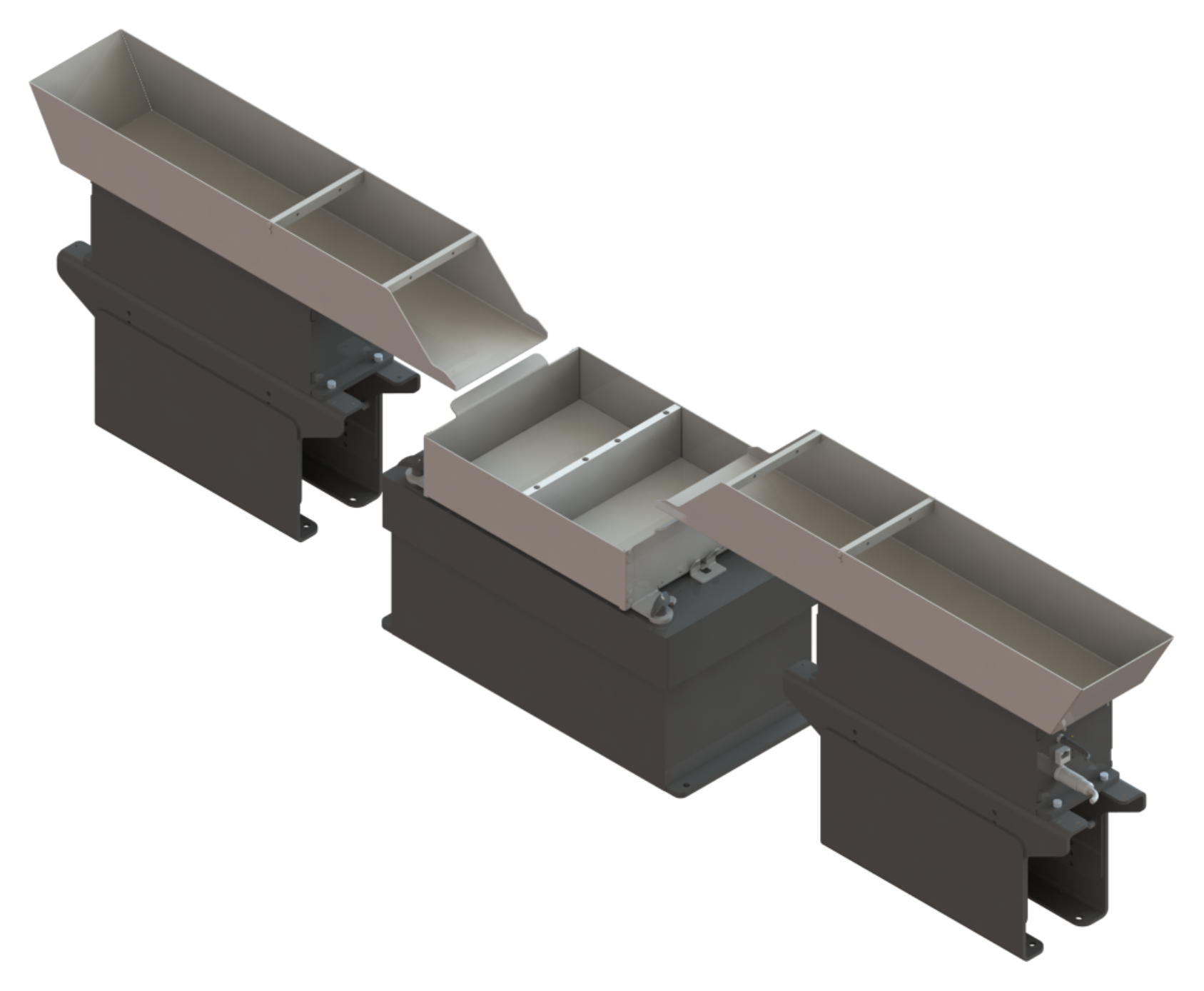

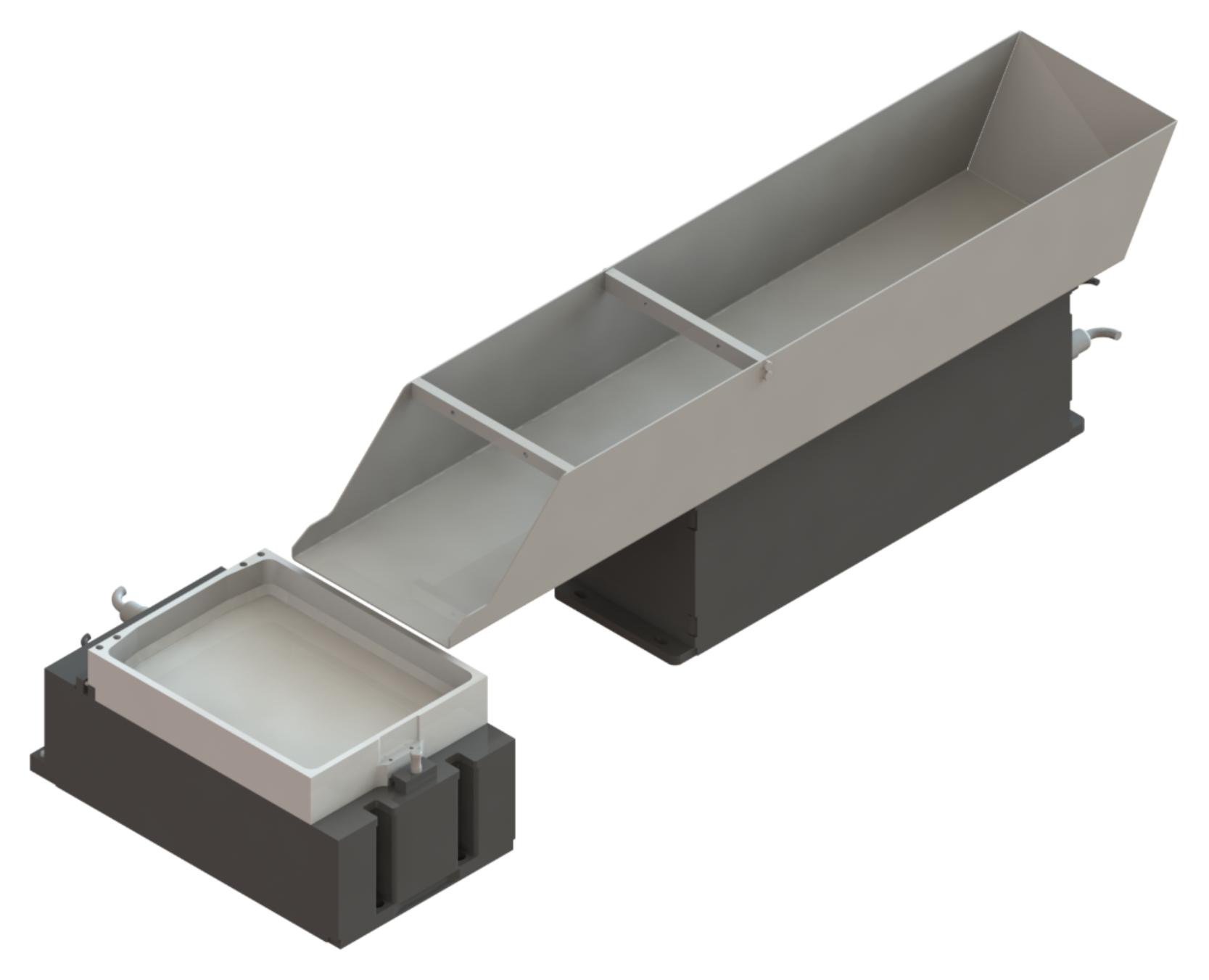

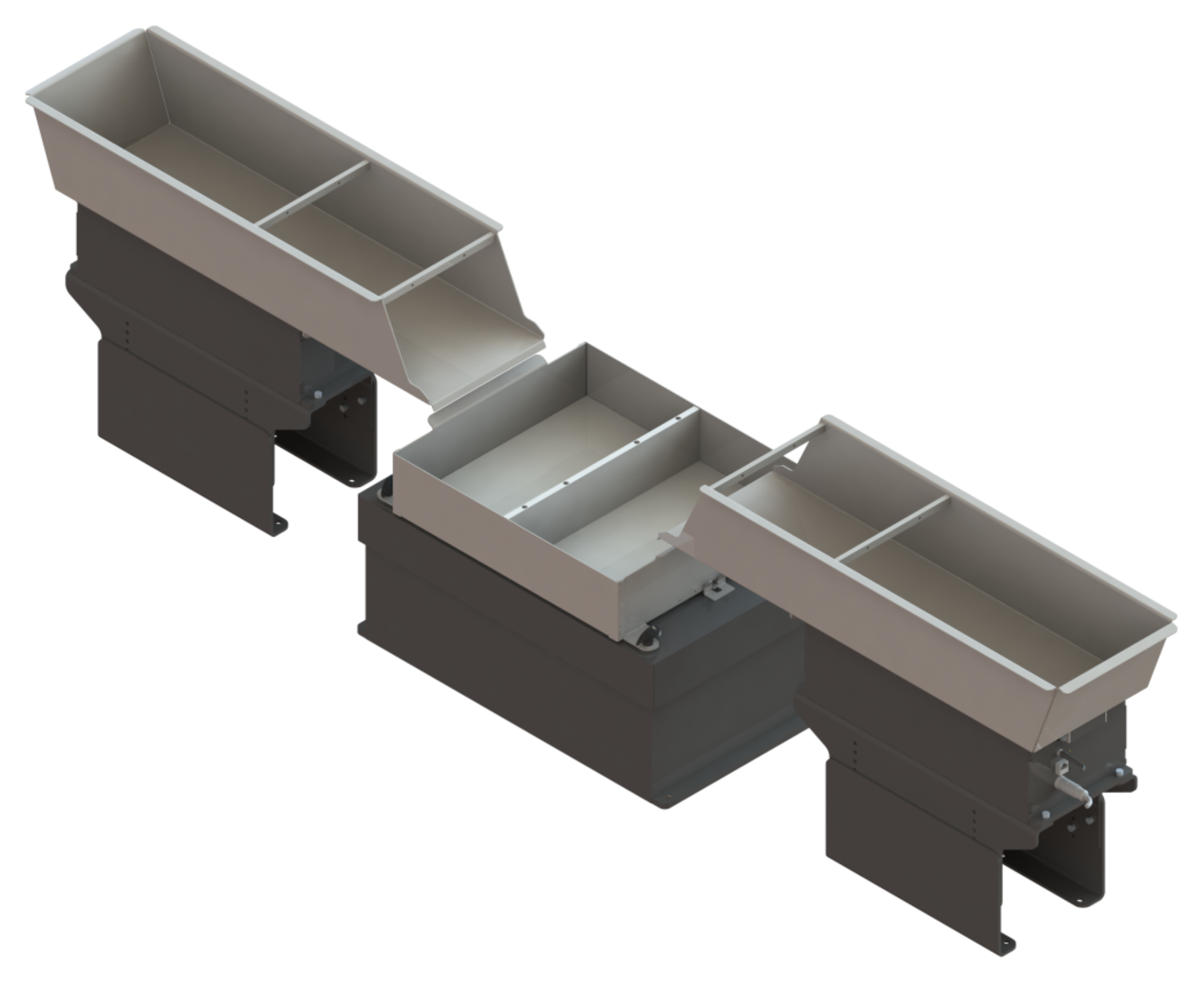

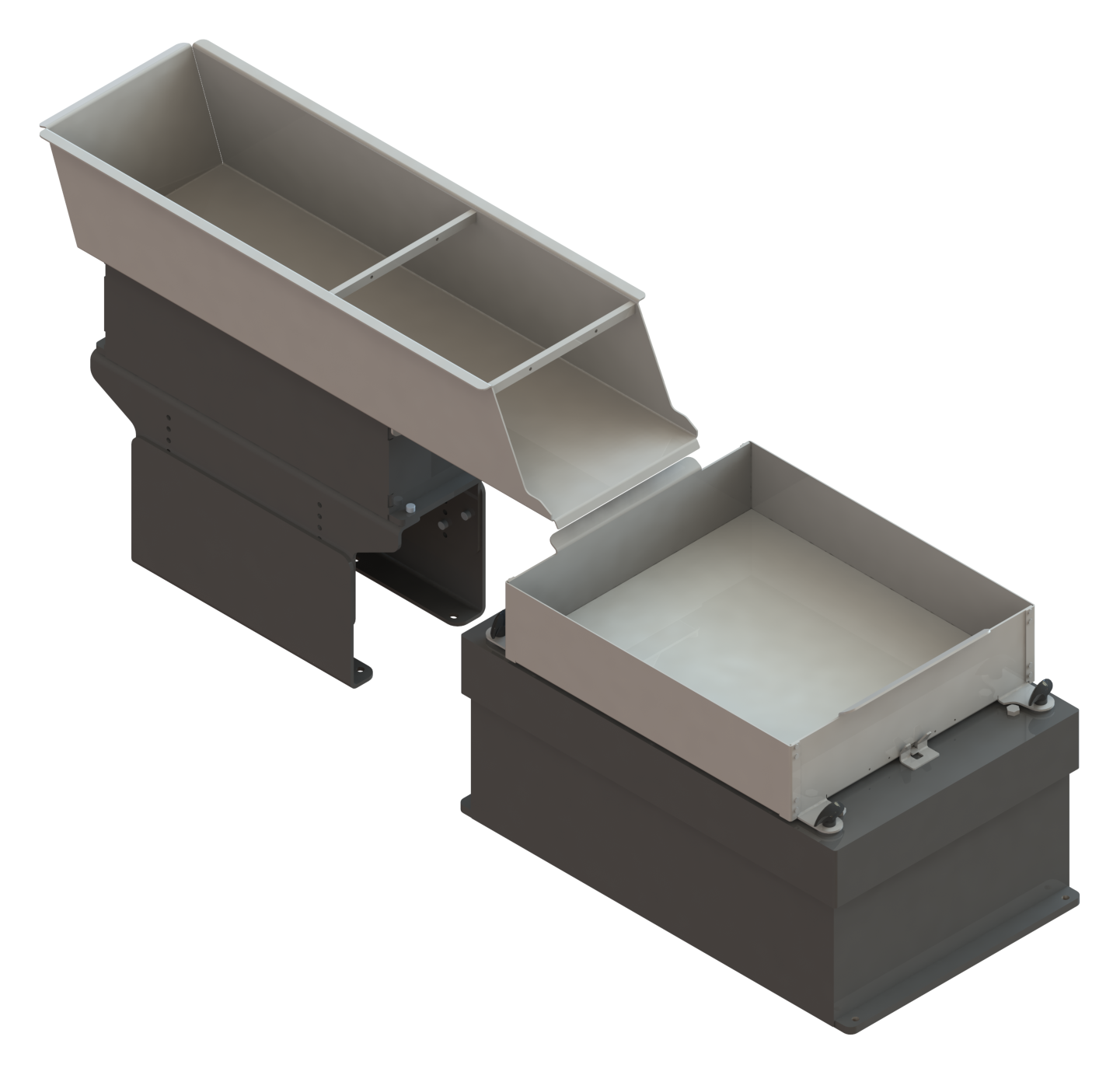

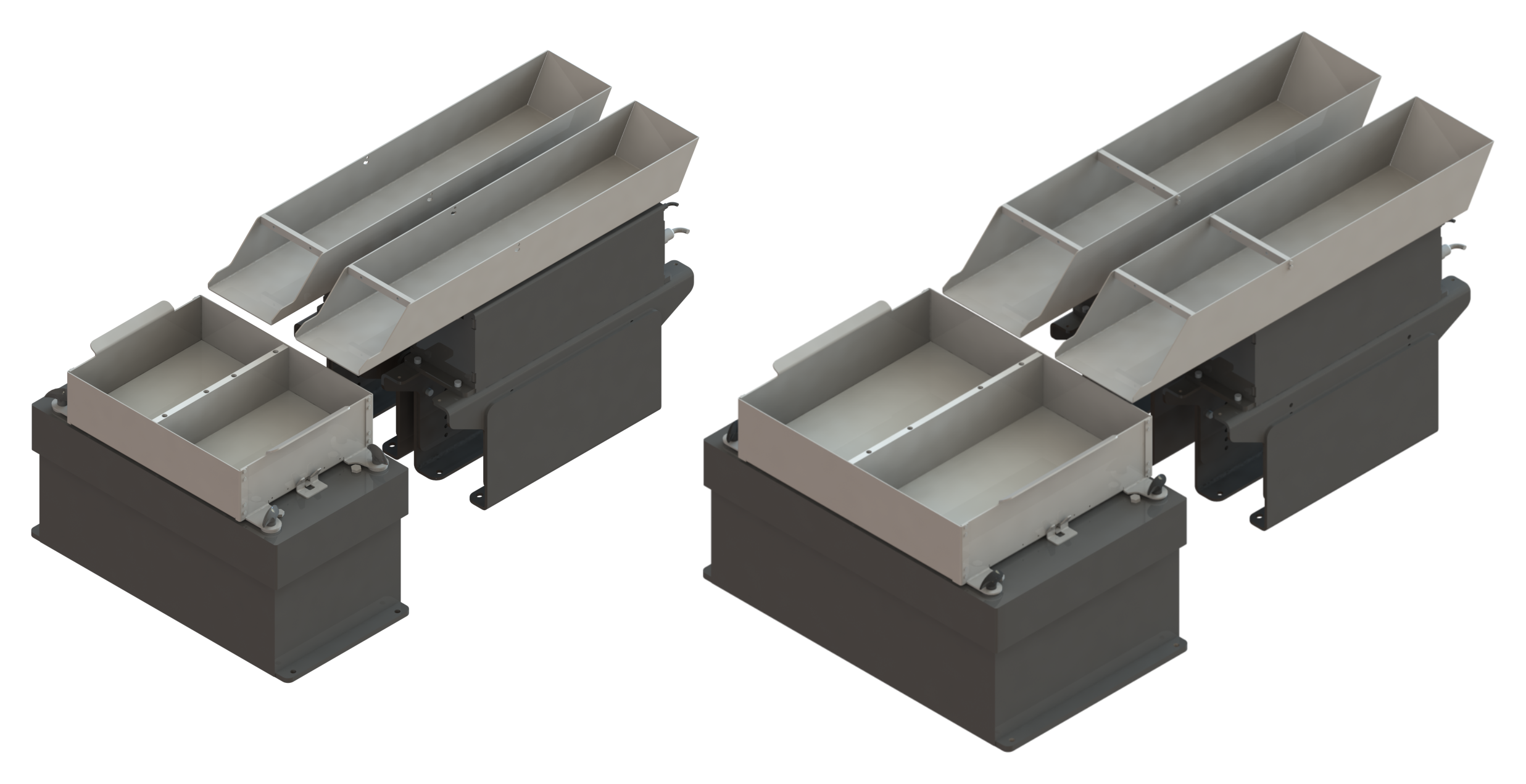

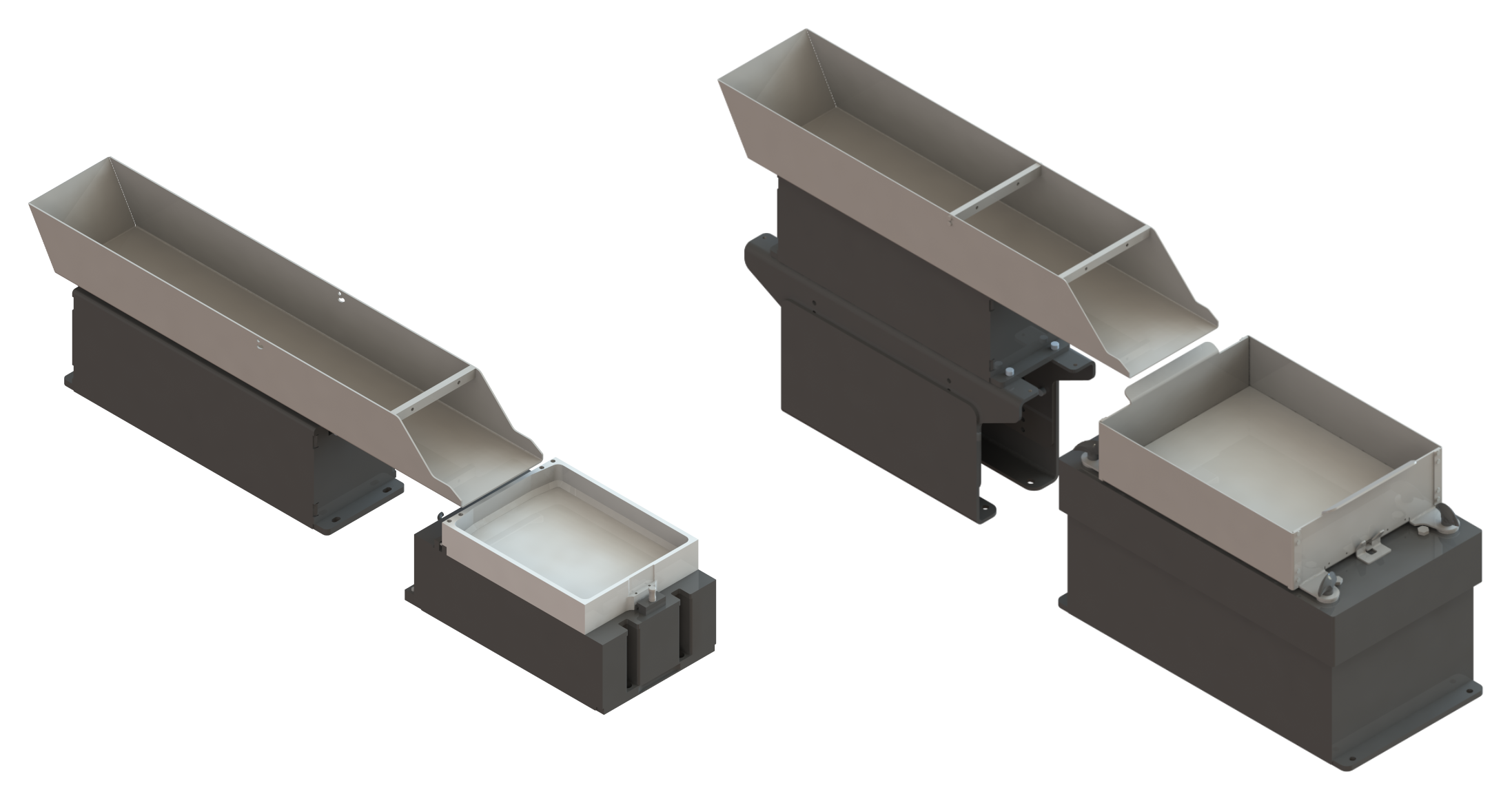

Die nachstehenden Abbildungen zeigen die verschiedenen Möglichkeiten, einen oder zwei Asyfill mit einem Asycube zu kombinieren.

../../../_images/asyfill_s_cube_mono.png

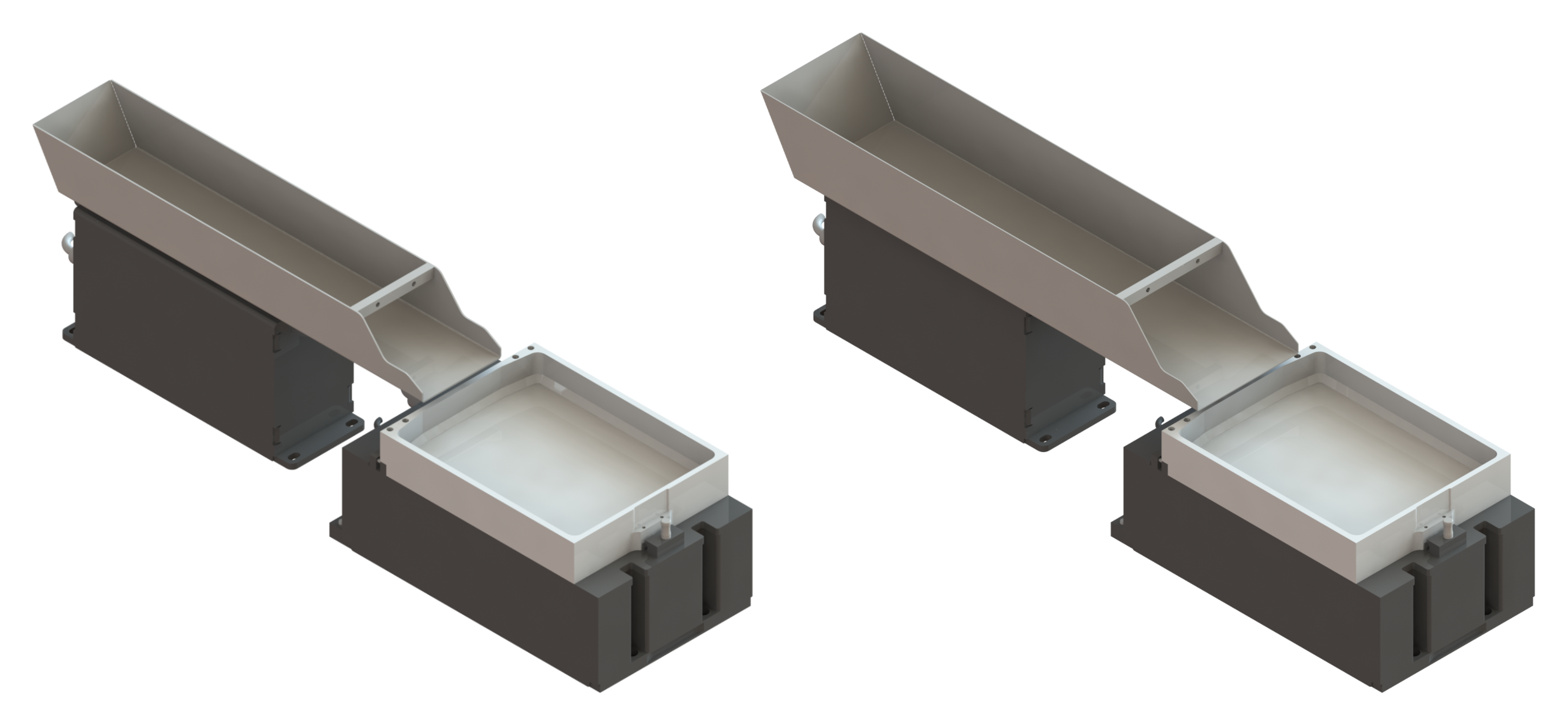

Abb. 13 Zuführen eines einzelnen Teiletyps: Asycube 240 mit Asyfill S 1L (links) und Asyfill S 2L (rechts)

../../../_images/asyfill_s_cube_dual.png

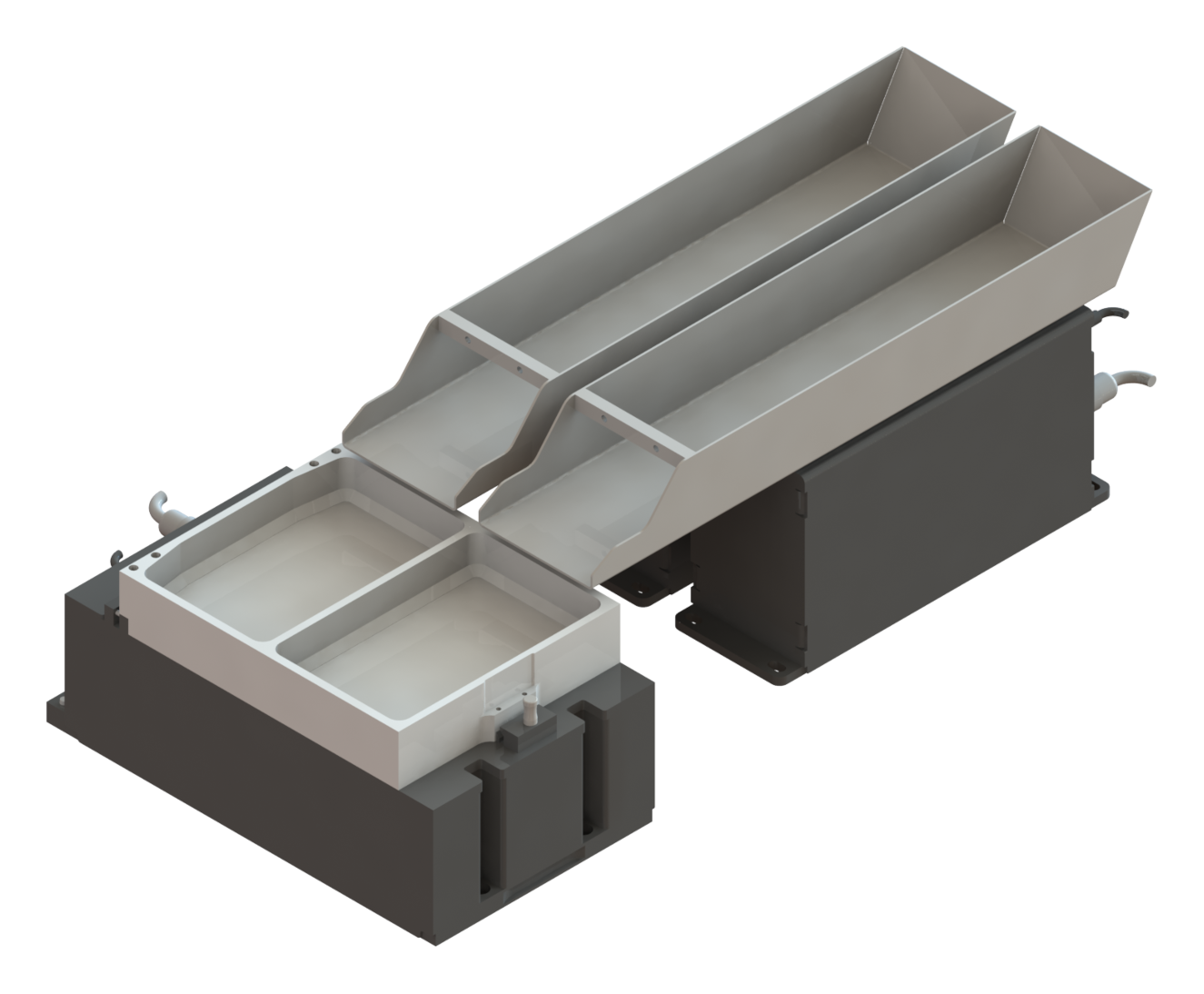

Abb. 14 Multi-feeding mit zwei Teiletypen: Geteilter Asycube 240 mit zwei Asyfill S 1L
